AutoCad: Linha

10 de Dezembro de 2010

Diferentes tipos de linha.

Edição dos diferentes tipos de linha: tipo, estilo, escala e propriedades.

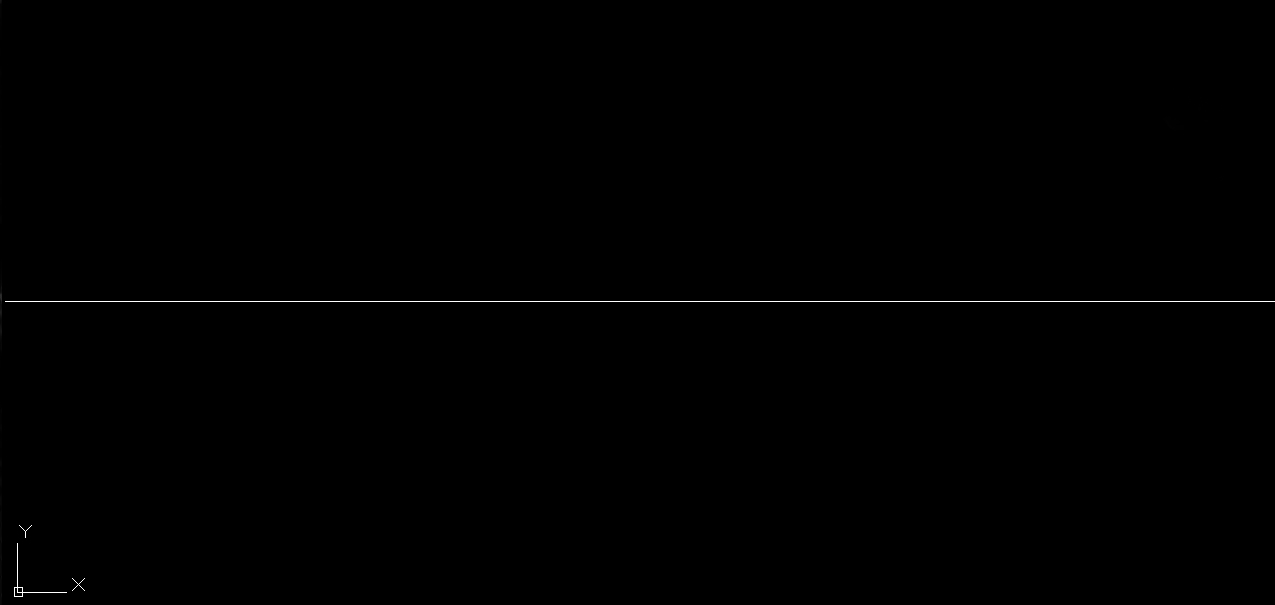

Desenhar uma linha que contenha os pontos (0,0) e (1,0), comando Line [l].

Com o comando offset [o], copiar a entidade 5x de maneira a obter 6 linhas, com espaçamento de .2 unidades.

No Menu 'Linetype Manager', clicar em 'Load' e em seguida seleccionar cinco tipos de linha diferentes: Border, Center, Dashed, Divide e Hidden.

Seleccionar cada uma das linhas separadamente e alterar os tipos de linha para os pretendidos; para isto podemos fazer um duplo clique sobre o objecto a editar e ao aparecer um Menu de formatação editar o estilo da linha, a escala e tudo mais que se pretenda; ou simplesmente no Menu 'Home' aceder a 'Properties', 'Linetype Scale', (...) . A escala aplicada a cada uma das linhas foi de 0.01 .

Para melhor demonstrar a aplicação das alterações da escala, copiou-se uma das linhas, manteve-se o tipo de linha e modificou-se a escala para 0.005, por exemplo; comando copy [co].



Nota: Para ter acesso ao ficheiro que contém todos os tipos de linha, basta aceder a C:\Program Files\Autodesk Architectural Desktop 3\Support\acadiso.lin

AutoCad: Dado

3 de Dezembro de 2010

Construção de um objecto em 3D.
Dado: Cubo com extracção de esferas.

Com o comando [box] criar um cubo, cujo centro é no ponto (0,0,0) e tem 10 unidades de aresta.

No menu 'Viewpoint Presets', comando [vp], alterar os ângulos do eixo do X para 315º e do plano XY para 35º.

Com o comando [3dorbit] é possível alterar a vista do objecto em qualquer momento do exercício.

Como o que pretendemos obter no final do ezercício é um dado, sabemos que ainda nos falta representar as pintas que indicam o número de cada uma das faces do cubo, para isso na face que só contem uma pinta aplicamos o comando Line [l] para encontrarmos o ponto do centro da face, para depois com o comando [sphere] construirmos uma esfera com uma unidade de raio. Repetimos o procedimento para cada uma das faces, alterando a posição das esferas consoante o número que pretendemos formar. Para alterar a vista, basta no Menu 'View', indicar 'Shaded'.

A fim de ter um dado mais real basta simplesmente com o comando subtract [su] extrair a parte desnecessária de cada uma das esferas ao cubo, e obtemos o obbjecto da imagem seguinte.

AutoCad: Operações Booleanas. Textura de madeira

3 de Dezembro de 2010

Construção/edição de figuras e formas geométricas a partir dos comandos Union, Subtract e Intersect.
Operações Booleanas.
Representação esquemática de madeira.





Começamos por desenhar duas xLines horizontais, que passem pelo ponto (0,0), comandos [xl] e depois [h].

Rodar uma das xLines 60º, comando [rotate].

Desenhar um círculo, comando circle [c], cujo centro se situe no ponto (0,0) e o diâmetro seja de 1 unidade.

Desenhar uma terceira xLine  que contenha os dois pontos de intersecção das xLines anteriores com o círculo, comando xLine [xl].

Com os comandos fillet [f] e posteriormente radius, [ra], apagar os excedentes das xLines, por forma a obter como forma final um único triângulo. (Repetir este passo três vezes, uma por cada lado do triângulo)

Abrir o quadro 'Boundary Creation', com o comando [bo], onde diz 'Object Type', seleccionar 'Region' e de seguida 'Pick Point' - indicar um ponto qualquer dentro do triângulo.

Com os comandos move [m] e [l] last - para seleccionar o objecto anterior, - criar um novo triângulo a partir da região criada.

Modificar o visual do segundo triângulo, através dos atalhos do Menu: View; Visual Styles; Shade. Ou então, Menu: View; Shade; Flat Shaded (em algumas das versões antigas do AutoCad). E, para voltar/retroceder o passo basta aplicar o comando undo [u].

Copiar o segundo triângulo comando copy [co] para junto do anterior.

Rodar um dos dois triângulos agrupados, através do comando rotate [ro].

Com os comandos copy [co] e align [al] copiar o triângulo para um ponto qualquer exterior às figuras iniciais.

Mover [m] o último triângulo de maneira a completar a figura anterior.

Copiar o triângulo, comando copy [co].

Mover [m] cada um dos triângulos de maneira a formar uma espécie de conjunto.

Copiar o conjunto anterior mais duas vezes, por forma a obter 3 conjuntos iguais, comando copy [co].

OPERAÇÕES BOOLEANAS

Vamos começar por usar o comando union [uni] num dos conjuntos: introduzir o comando e depois seleccionar cada uma das figuras que pretendemos unir.

Num outro conjunto aplicar o comando subtract [su]: indicar primeiro um dos triângulos (aquele a que pretendemos subtrair) e depois seleccionar aqueles que serão para subtrair.

Por último, utilizar o comando intersect [in]

Criar uma figura qualquer em poliLine que se sobreponha a um dos conjuntos anteriores, comando poliLine [pl]. Aplicar o comando region [reg] à poliLine criada.

Desenhar um círculo com centro e raio à escolha, mas com a condição de que este tem de intersectar a poliLine anterior e o conjunto de triângulos. Aplicar o comando region [reg] a estas três figuras.

Voltar a aplicar o comando subtract [su], e subtrair o cíirculo à figura criada em poliLine + o conjunto de triângulos.

Numa experiência posterior, foi feita uma representação esquemática de uma peça de madeira, cujo resultado foi o seguinte: (utilização do comando spLine [spl])

AutoCad: Rectângulo + Quadrado (Impressão)

25 de Novembro de 2010

Criação de um rectângulo e de um quadrado para serem ajustados para serem ajustados à área de impressão.





Criar 2 layers, 'Rectângulo', em vermelho, e 'Quadrado', em magenta.

No layer 'Rectângulo', com o comando rectang [rec], indicar dois pontos do rectângulo, o ponto (0,0) e o ponto (5,20).

Criar duas xLines, uma vertical e uma horizontal, que passem respectivemente pelos pontos médios de cada um dos lados do rectângulo, comandos [xl] e [mid].

Com o comando offset [o], criar mais quatro xLines, duas verticais e duas horizontais, que distem 2 unidades das apresentadas no passo anterior.

No layer 'Quadrado', e com o comando [rec], desenhar um quadrado indicando dois pontos de intersecção entre duas das xLines criadas anteriormente.

Eliminar todas as xLines criadas, comando erase [e].

No Layout1 alterar as definições de impressão: comando [plot], alterar o nome da plotter para 'DWFx ePlot (XPS Compatible).pc3'; agora, em Properties, seleccionar 'Device and Document Settings' e alterar o 'Source and Size <Size: ISO full bleed A3 (420.00 x 297.00 MM)>'; depois, em 'Modify Standard Paper Sizes (Printable Area)' voltar a indicar 'ISO full bleed A3 (420.00 x 297.00 MM)', clicar em Modify para indicar que todas as margens devem ter 0 indicado ao seu valor; concluir e aplicar as alterações.

Criar duas janelas através dos comandos [mview] e [co], em que na primeira janela apenas deve ser visto o rectângulo e na segundo apenas deve ser visto o quadrado.

Modificar a escala de cada uma das janelas, comando zoom [z], o rectângulo deve ter uma escala de [1000/100xp] e o quadrado de [1000/20xp].

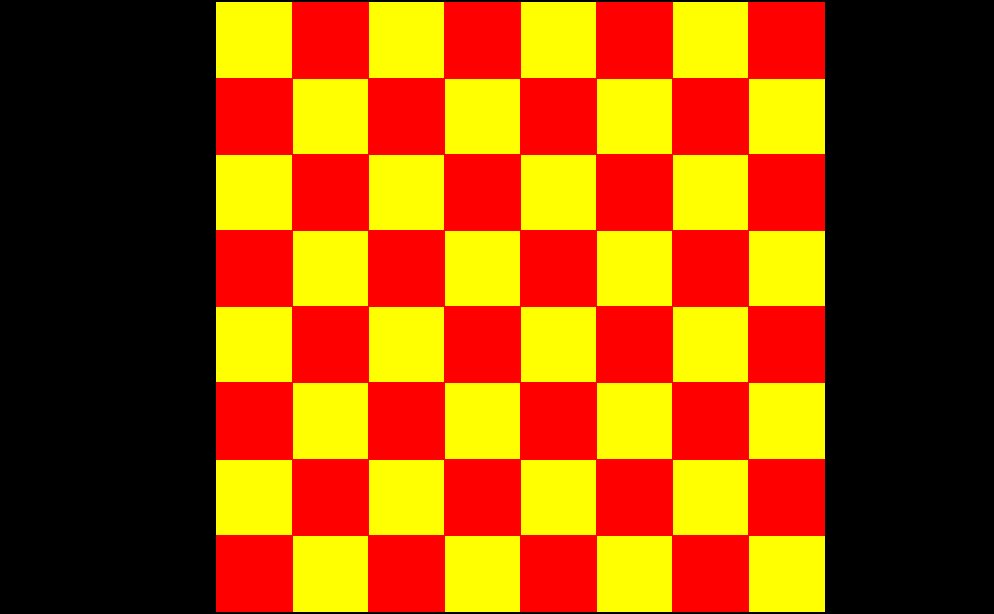

AutoCad: Tabuleiro de Xadrez

25 de Novembro de 2010

Criação de um tabuleiro de xadrez em AutoCad.





Criar 2 novos layers, 'CasasBrancas' e 'CasasPretas', amarelo e encarnado, respectivamente, comando layer [la]. Tornar activo o layer 'CasasPretas'.

Em primeiro lugar, e com recurso ao comando solid [so], desenhar um quadrado, introduzindo os seguintes pontos pela ordem apresentada: (0,0) (1,0) (0,1) (1,1).

Com o comando array [ar], indicar o número de linhas - 1, o número de colunas - 4 e no campo 'column offset' indicar 2; seleccionar o objecto desenhado anteriormente e aplicar.

Volta a utilizar-se o comando array [ar], mas desta vez serão indicadas 4 linhas, 1 coluna e no campo 'row offset' colocar o número 2; seleccionar os quatro quadrados anteriores.

Copiar todos os 16 objectos obtidos e introduzi-los, segundo um vector, uma unidade acima; comando copy [co].

Duplicar todos os 32 objectos, comando copy [co] - a imagem será igual à anterior, pois todos os objectos duplicados estão sobrepostos pelos primeiros.

Com o comando [chprop], copiar todos os objectos seleccionados no passo anterior, comando [p], e colar no layer 'CasasBrancas'.

Espelhar, ou por outra, tornar simétricos os objectos que se encontram no layer 'CasasBrancas', comando mirror [mi].

Alterar a escala de todos os 64 objectos através do comando scale [sc], diminuir de 1 para 0,025.
